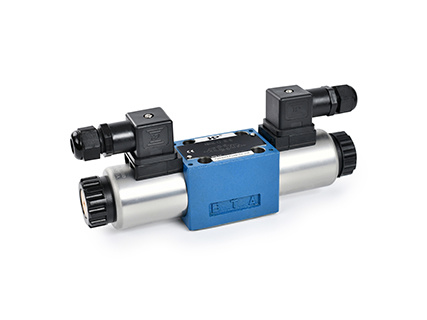

4WREE系列
帶位置反饋直動式比例換向閥
4WRA | E | 6 | - C2 | -30 | A | - 10 | - D24 | - K31 | - A1 | - V | - ** |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1- 直動式不帶位移電反饋
2- 電控器 空白:外置式放大板;E:集成式放大板
3- 公稱通徑 6:6通徑; 10:10通徑
4- 滑柱機能 詳見滑柱機能表
5- 公稱流量 6通徑 07:7L/min; 15:15L/min; 30:30L/min
10通徑 30:30L/min; 60:60L/min
6- 節(jié)流槽形式
7- 設計代號
8- 電源電壓 空白:無(用于4WRA);D24:DC24V(用于4WRAE)
9- 電氣連接 4WRA 空白:附線圈插頭(PG11);K4:無
4WRAE 空白:附放大器插頭;K31:無
10- 控制指令 空白:用于4WRA;A1:指令值±10V(用于4WRAE);F1:指令4至20mA(用于4WRAE)
11- 密封材料 空白:丁腈橡膠;V:氟橡膠
12- 更多細節(jié)說明
| 最大壓力 | 315 | bar |
| 最大流量 | 75 | L/min |
| 工作介質 | 符合DIN51524標準的礦物油(HL、HLP)，其他油液請咨詢我公司 | / |
黏度推薦范圍 | 20到380mm2/s(優(yōu)先選擇30至46mm2/s) | / |
| 油液污染度 | 最高污染等級按NAS1638 9級或ISO4406 20/18/15級 | / |
